애플리케이션: | 건설, 장식, 철골 구조물 건물, 지지 시스템, 산업 | 표준: | ASTM, AISI, JIS, DIN, GB |
---|---|---|---|
형태: | U 채널 | 타입: | 건축용 용접된, 이음새가 없는, 높은 합금 / 스테인레스 강 |
등급: | 201/202/304 /304L/316/316L321/310s/410/420/430/440/439ect | 두께: | 0.4-30mm |
하이 라이트: | U 채널 스테인리스,스테인리스 각 막대기 |

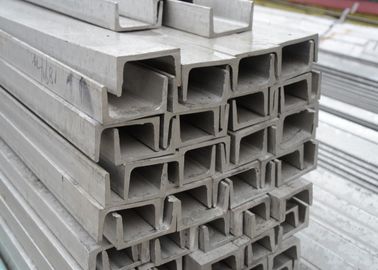

316 316L 녹슬지 않는 강철 프로파일 스테인레스 강 U 형태의 채널
41 X 21 밀리미터 유니스트러트 채널의 표준 매개 변수
C 채널 표준 차원, 두께와 체중 (킬로그램 / 미터)의 표 | |||||
W*H/Thinkness | 1.5 밀리미터 | 2.0 밀리미터 | 2.5 밀리미터 | 2.75 밀리미터 | 3 밀리미터 |
41*41 | 1.68 | 2.22 | 2.78 | 3.07 | 3.35 |
41*25 | 1.29 | 1.72 | 2.14 | 2.36 | 2.57 |
41*21 | 1.18 | 1.59 | 1.98 | 2.2 | 2.37 |
41*72 | 2.42 | 3.22 | 4.03 | 4.43 | 4.82 |
41*82 | 2.65 | 3.53 | 4.4 | 4.85 | 5.28 |
길이 : 최대 3000 밀리미터
Finishes&materials :HDG, 예비 도금, 스테인레스 강 304/316, GI, 일렉트로닉 니스, 일렉트로닉 아연
I 나스페션 항목 | 표준 | 검증치 | |
출현 | 어떤 부식, 어떤 피해, 어떤 검은 스펙클과 어떤 두진 시점 | 통과 | |
양쪽은 아연 도금을 포장합니다 | ≥100g/m2 | 115g/m2 | |
부하 채널 | 치수 차 A | 규격 A :±0.4mm | -0.3--0.2mm |
치수 차 비 | 칫수 B : ±1.0mm | -0.5--0.5mm | |
덮개 채널 | 치수 차 A | 규격 A :±1.0mm | -0.4--0.1mm |
치수 차 비 | 칫수 B :±0.4mm | -0.3--0.1mm | |
옆 평탄성 | ≤1.5mm/1000mm | 0.6 mm/1000mm | |
안쪽 평탄성 | ≤1.5mm/1000mm | 0.5 mm/1000mm | |
각도 차이 | ≤1' 15′ | 1' 5′ | |
부하 채널 | 부하 시험 | 유연성 제한 5.0 밀리미터를 강화하세요 | 유연성 4.2 밀리미터를 강화하세요 |
나머지 왜곡 limitation2.0mm | 나머지 distortion1.4mm | ||
덮개 채널 | 부하 시험 | 유연성 limitation10.0mm을 강화하세요 | 유연성 8.9 밀리미터를 강화하세요 |
나머지 왜곡 제한 2.0 밀리미터 | 나머지 왜곡 1.5 밀리미터 | ||
위쪽에 시험표, 하중 배는 50*15*1.2mm입니다, 덮개 채널이 50*19*0.5mm입니다 |
